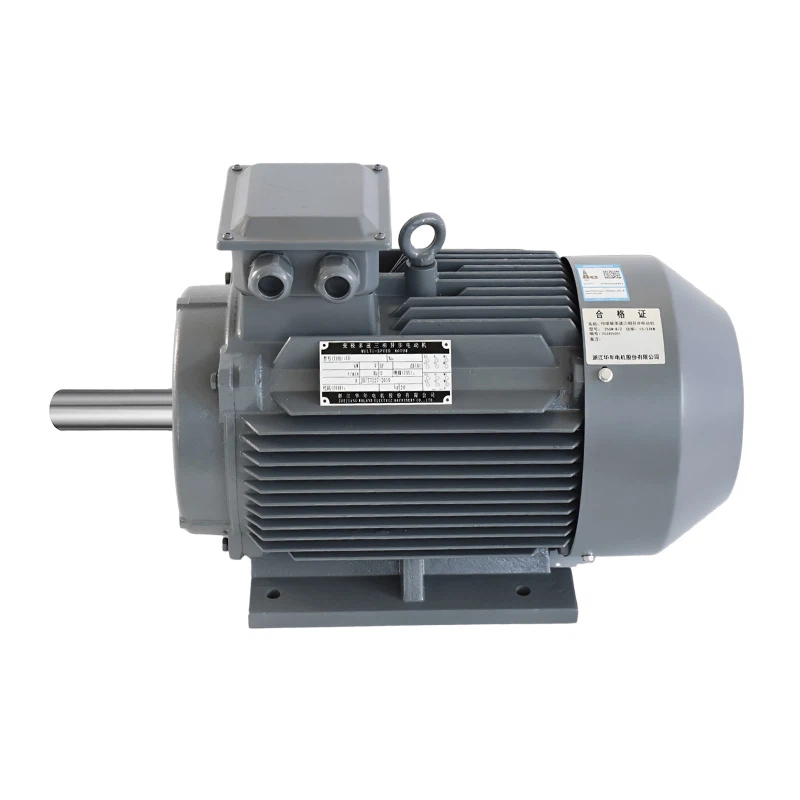

YD श्रृंखला वैरिएबल पोल मल्टी-स्पीड तीन-चरण अतुल्यकालिक मोटर

पारंपरिक मोटरों की तीन प्रमुख समस्याओं को हल करने के लिए: बड़े आकार, भारी वजन और उच्च शोर, हुआनियन मोटर ने YD श्रृंखला वैरिएबल पोल मल्टी-स्पीड तीन-चरण अतुल्यकालिक मोटर विकसित की है, जिसमें उच्च दक्षता, ऊर्जा की बचत के फायदे हैं। छोटा आकार, हल्का वजन, कम शोर और कम कंपन।

मोटरों की इस श्रृंखला की उपस्थिति Y और Y2 श्रृंखला मोटरों के समान है। बिजली स्तर और स्थापना आयाम आईईसी और डीआईएन मानकों को पूरा करते हैं; इन्सुलेशन स्तर कक्षा बी (वैकल्पिक एफ और एच स्तर) है; सुरक्षा स्तर IP44 (वैकल्पिक IPS4, IPS5, IPS6) है। साथ ही, मोटरों की यह श्रृंखला YDEJ इलेक्ट्रोमैग्नेटिक ब्रेक वेरिएबल पोल मल्टी-स्पीड थ्री-फेज एसिंक्रोनस मोटर प्राप्त करने के लिए इलेक्ट्रोमैग्नेटिक ब्रेक से लैस है।

YD श्रृंखला वैरिएबल पोल मल्टी-स्पीड तीन-चरण अतुल्यकालिक मोटर मोटर के ध्रुवों की संख्या को बदलने के लिए पारंपरिक स्टेटर वाइंडिंग की वायरिंग विधि को बदलकर गति परिवर्तन प्राप्त करती है। इसमें अलग-अलग लोड आवश्यकताओं के अनुसार चरणों में शक्ति और गति को बदलने की विशेषताएं हैं, ताकि लोड के साथ उचित मिलान प्राप्त किया जा सके, जो गति परिवर्तन प्रणाली को सरल बनाने और ऊर्जा बचाने के लिए अनुकूल है।

आदेश देने के निर्देश

कृपया ऑर्डर करते समय मोटर मॉडल, खंभों की संख्या, रेटेड पावर, रेटेड वोल्टेज, रेटेड आवृत्ति, सुरक्षा स्तर, शीतलन विधि, स्थापना प्रकार, टर्मिनल बॉक्स प्रकार, ऊंचाई और परिवेश तापमान निर्दिष्ट करें; यदि मोटर के लिए राष्ट्रीय मानकों के अलावा अन्य तकनीकी आवश्यकताएं हैं, तो हमारी कंपनी इसे विशेष रूप से आपके लिए डिज़ाइन कर सकती है और तकनीकी समझौते पर हस्ताक्षर करने के बाद इसे उत्पादन में डाल सकती है।

तकनीकी मापदंड

YD तकनीकी पैरामीटर
चौखटा का आकर	H80~280	रेटेड वोल्टेज	380V~690V
आवृत्ति	50 हर्ट्ज, 60 हर्ट्ज	आउटपुट रेंज	0.45/82 किलोवाट
इन्सुलेशन	B,F,H	संरक्षण वर्ग	आईपी44,आईपी54
संबंध	2Y/△	कर्तव्य	S1
ऊंचाई	≯1000m	परिवेश का तापमान	-15 डिग्री ~+40 डिग्री

YD श्रृंखला पैरामीटर्स

तकनीकी मापदंड

चौखटा का आकर

डंडे

मूल्यांकित शक्ति
(किलोवाट)

मूल्याँकन की गति
(आर/मिनट)

वर्तमान मूल्यांकित
(A)

डंडे

मूल्यांकित शक्ति
(किलोवाट)

मूल्याँकन की गति
(आर/मिनट)

वर्तमान मूल्यांकित
(A)

डंडे

मूल्यांकित शक्ति
(किलोवाट)

मूल्याँकन की गति

वर्तमान मूल्यांकित

(आर/मिनट)

(A)

80M1

4/2

0.45/0.55

1420/2860

1.4/1.5

80M2

4/2

0.55/0.75

1420/2860

1.7/2.0

90S

4/2

0.85/1.1

1430/2850

2.3/2.8

6/4

0.65/0.85

920/1420

2.3/2.3

90L

4/2

1.3/1.8

1430/2850

3.3/4.4

6/4

0.85/1.1

930/1400

2.8/3.0

8/4

0.45/0.75

670/1420

1.9/1.8

100L1

4/2

2/2.4

1430/2850

4.8/5.6

6/4

1.3/1.8

940/1440

3.8/4.4

8/4

0.85/1.5

700/1410

3.1/3.5

100L2

4/2

2.4/3

1430/2850

5.6/6.7

6/4

1.5/2.2

940/1440

4.3/5.4

112M

4/2

3.3/4

1450/2890

7.4/8.8

6/4

2.2/2.8

960/1440

5.7/6.7

8/4

1.5/24

700/1410

5.0/5.3

132S

4/2

4.5/5.5

1450/2890

9.8/11.9

6/4

3/4

970/1440

7.7/9.5

8/4

2.2/3.3

720/1440

7.0/7.1

132M1

4/2

6.5/8

1450/2890

13.8/17.1

6/4

4/5

970/1440

9.8/12.3

8/4

3/4.5

720/1440

9.0/9.4

132M2

160M

4/2

9/11

1460/2920

18.5/22.9

6/4

6.5/8

970/1460

15.1/17.6

8/4

5/7.5

730/1450

13.9/15

160L

4/2

11/14

1460/2920

22.3/28.8

6/4

9/11

970/1460

20.6/23.7

8/4

7/11

730/1450

19/21

180M

4/2

15/18.5

1470/2940

29.4/36.7

6/4

11/14

980/1470

25.9/29.8

180L

4/2

18.5/22

1470/2940

35.9/42.7

6/4

13/16

980/1470

29.4/33.6

8/4

11/17

730/1470

26.7/32

200L1

4/2

26/30

1470/2950

49.9/58.3

6/4

18.5/22

980/1460

41.4/44.9

8/4

14/22

740/1470

33/41

200L2

8/4

17/26

740/1470

40/48

225S

4/2

32/37

1480/2960

60.7/71.1

6/4

22/28

980/1470

44.2/56.5

225M

4/2

37/45

1480/2960

69.4/86.4

6/4

26/32

980/1470

52.2/63.2

8/4

24/34

740/1470

53/66

250M

4/2

45/52

1480/2960

84.4/98.7

6/4

32/42

990/1480

62.1/81.1

8/4

30/42

740/1480

65/79

280S

4/2

60/72

1490/2970

111/135

6/4

42/55

990/1480

81.5/107

8/4

40/55

740/1480

83/102

280M

4/2

72/82

1490/2970

134/152

6/4

55/67

990/1480

107/131

8/4

47/67

740/1480

97/123

चौखटा का आकर	डंडे	मूल्यांकित शक्ति (किलोवाट)	मूल्याँकन की गति (आर/मिनट)	वर्तमान मूल्यांकित (A)	चौखटा का आकर	डंडे	मूल्यांकित शक्ति (किलोवाट)	मूल्याँकन की गति (आर/मिनट)	वर्तमान मूल्यांकित (A)
चौखटा का आकर	डंडे	मूल्यांकित शक्ति (किलोवाट)	मूल्याँकन की गति (आर/मिनट)	वर्तमान मूल्यांकित (A)	चौखटा का आकर	डंडे	मूल्यांकित शक्ति (किलोवाट)	मूल्याँकन की गति (आर/मिनट)	वर्तमान मूल्यांकित (A)
100L	6/4/2	0.75/1.3/1.8	950/1450/2900	2.6/3.8/4.5
112M	6/4/2	1.1/2/2.4	960/1450/2920	3.5/5.1/5.8	112M	8/4/2	0.65/2/2.4	700/1450/2920	2.7/5.1/5.8
132S	6/4/2	1.8/2.6/3	970/1460/2910	5.1/6.1/7.4	132S	8/4/2	1/2.6/3	720/1460/2910	3.6/6.3/7.1
132M1	6/4/2	2.2/3.3/4	970/1460/2910	6.0/7.5/8.8	132M	8/4/2	1.3/3.7/4.5	720/1460/2910	4.6/8.4/10
132M2	6/4/2	2.6/4/5	970/1460/2910	6.9/9.0/11
160M	6/4/2	3.7/5/6	980/1470/2930	9.5/11/13	160M	8/4/2	2.2/5/6	720/1460/2910	7.6/11/13.2
160L	6/4/2	4.5/7/9	980/1470/2930	11/15/18	160L	8/4/2	2.8/7/9	720/1460/2910	9.2/15/18.8

तकनीकी मापदंड
चौखटा का आकर	डंडे	मूल्यांकित शक्ति (किलोवाट)	मूल्याँकन की गति (आर/मिनट)	वर्तमान मूल्यांकित (A)	डंडे	मूल्यांकित शक्ति (किलोवाट)	मूल्याँकन की गति( आर/मिनट)	वर्तमान मूल्यांकित (A)
90S	8/6	0.35/0.45	680/930	1.6/14
90L	8/6	045/0.65	680/930	1.9/1.9
100L	8/6	0.75/1.1	710/850	2.9/3.1
112M	8/6	1.3/1.8	710/950	4.5/4.8	8/6/4	0.85/1/1.5	710/950/1440	3.7/3.1/3.6
132S	8/6	1.8/2.4	790/970	5.8/6.2	8/6/4	1.1/1.5/1.8	730/970/1460	4.1/4.2/4
132M1	8/6	2.6/3.7	730/970	8.2/9.4	8/6/4	1.5/2/2.2	730/970/1460	5.2/5.4/4.9
132M2					8/6/4	1.8/2.6/3	730/970/1460	6.1/6.8/6.5
160M	8/6	4.5/6	730/980	13.3/14.7	8/6/4	3.3/4/5.5	720/960/1440	10.2/9.9/11.6
160L	8/6	6/8	730/980	17.5/19.4	8/6/4	4.5/6/7.5	720/960/1440	13.8/14/15.6
180M	8/6	7.5/10	730/980	21.9/24.2
180L	8/6	9/12	730/980	24.7/28.3	8/6/4	7/9/12	740/980/1470	20.2/20/24.1
200L1	8/6	12/17	730/980	32.6/39.1	8/6/4	10/13/17	740/980/1470	24.8/28/33.4
200L2	8/6	15/20	730/980	40.3/45.4
225S					8/6/4	14/18.5/24	740/980/1480	35.3/40/46.6
225M					8/6/4	17/22/28	740/980/1460	42.4/45/54.3
250M					8/6/4	24/26/34	740/990/1480	55.2/52/63.8
280S					8/6/4	30/34/42	740/990/1480	68.3/67/78
280M					8/6/4	34/37/50	740/990/1460	77.4/73/92.8

चौखटा का आकर	डंडे	मूल्यांकित शक्ति	मूल्याँकन की गति	वर्तमान मूल्यांकित	डंडे	मूल्यांकित शक्ति	मूल्याँकन की गति	वर्तमान मूल्यांकित
चौखटा का आकर	डंडे	(किलोवाट)	(आर/मिनट)	(A)	डंडे	(किलोवाट)	(आर/मिनट)	(A)
160M	12/6	2.6/5	480/970	11.6/11.9
160L	12/6	3.7/7	480/970	16.1/15.9
180L	12/6	5.5/10	490/980	19.6/20.5	12/8/6/4	3.5/5/6.5/9	480/740/970/1470	12.7/15.5/13.7/18.5
200L1	12/6	7.5/13	490/980	24.5/26.4	12/8/6/4	4.5/7/8/11	490/740/980/1480	16.5/19.6/16.6/22.6
200L2	12/6	9/15	490/980	28.9/30.1	12/8/6/4	5.5/8/10/13	490/740/980/1480	19.9/22.4/20.8/26.7
225M	12/6	12/20	490/980	35.2/39.7	12/8/6/4	7/11/13/20	490/740/980/1480	20.8/27.6/26.4/39.3
250M	12/6	15/24	490/990	42.1/47.1	12/8/6/4	9/14/16/26	490/740/990/1480	26.5/34.3/32.5/49.4
280S	12/6	20/30	490/990	54.8/58.9	12/8/6/4	11/18.5/20/34	490/740/990/1490	32.0/43.0/40.6/64.5
280M	12/6	24/37	490/990	63.7/72.6	12/8/6/4	13/22/24/40	490/740/990/1490	37.3/51.2/48.7/75.1

कॉन्फ़िगरेशन ब्रेक पैरामीटर
मल्टी-स्पीड मोटर	केबिन सीट नं	80	90	100	112	132	160	180	200	225	250	280	315	355
पावर-ऑफ ब्रेक लगाना	DLTZ3 टाइप करें	8	15	30	40	80	150	200	300	300	450	850	2000
	उत्तेजना शक्ति(डब्ल्यू)	50	60	80	110	130	150	150	200	200	200	210	400
	उत्तेजना वोल्टेज (वी)	99	99	99	170	170	170	170	170	170	170	170	170
पॉवर-ऑन ब्रेकिंग	DLM4 टाइप करें		2.5	2.5	5	10	16	25
पॉवर-ऑन ब्रेकिंग	उत्तेजना शक्ति(डब्ल्यू)		20	20	26	38.5	47	50
मोटर के अंदर एक ब्रेक पावर रेक्टिफायर होता है और यह मुख्य बिजली आपूर्ति से जुड़ा होता है। उपयोग में होने पर इसे सामान्य रूप से जोड़ा जा सकता है। ब्रेक पावर सप्लाई (आमतौर पर DC24V) और नियंत्रण भाग उपयोगकर्ता द्वारा तैयार किया जाता है।

इंस्टॉलेशन तरीका:

संरचना और स्थापना प्रकार (आईएम कोड))	आईएम बी3	आईएम बी8	आईएम बी5	आईएम बी6	आईएम V5	आईएम V1	आईएम बी7	आईएम वी6	आईएम V3
स्थापना आरेख
चौखटा का आकर	63-450	63-160	63-280	63-160	63-160	63-450	63-160	63-160	63-160
संरचना और स्थापना प्रकार (आईएम कोड))	आईएम V37	आईएम V17	आईएम बी34	आईएम V19	आईएम वी18	आईएम बी14	आईएम V35	आईएम V15	आईएम बी35
स्थापना आरेख
चौखटा का आकर	63-132	63-13	63-132	63-132	63-132	63-132	63-160	63-160	63-450
